Dévoilement du fond plat de la Mercedes de George Russell à Spa‑Francorchamps
Lorsque la monoplace de George Russell a été relevée par une grue sur le circuit de Spa, la partie la plus cachée de la voiture — le fond plat — a été exposée, révélant les secrets aérodynamiques qui sous-tendent la domination de Mercedes en 2026.
Fonctions essentielles des éléments visibles

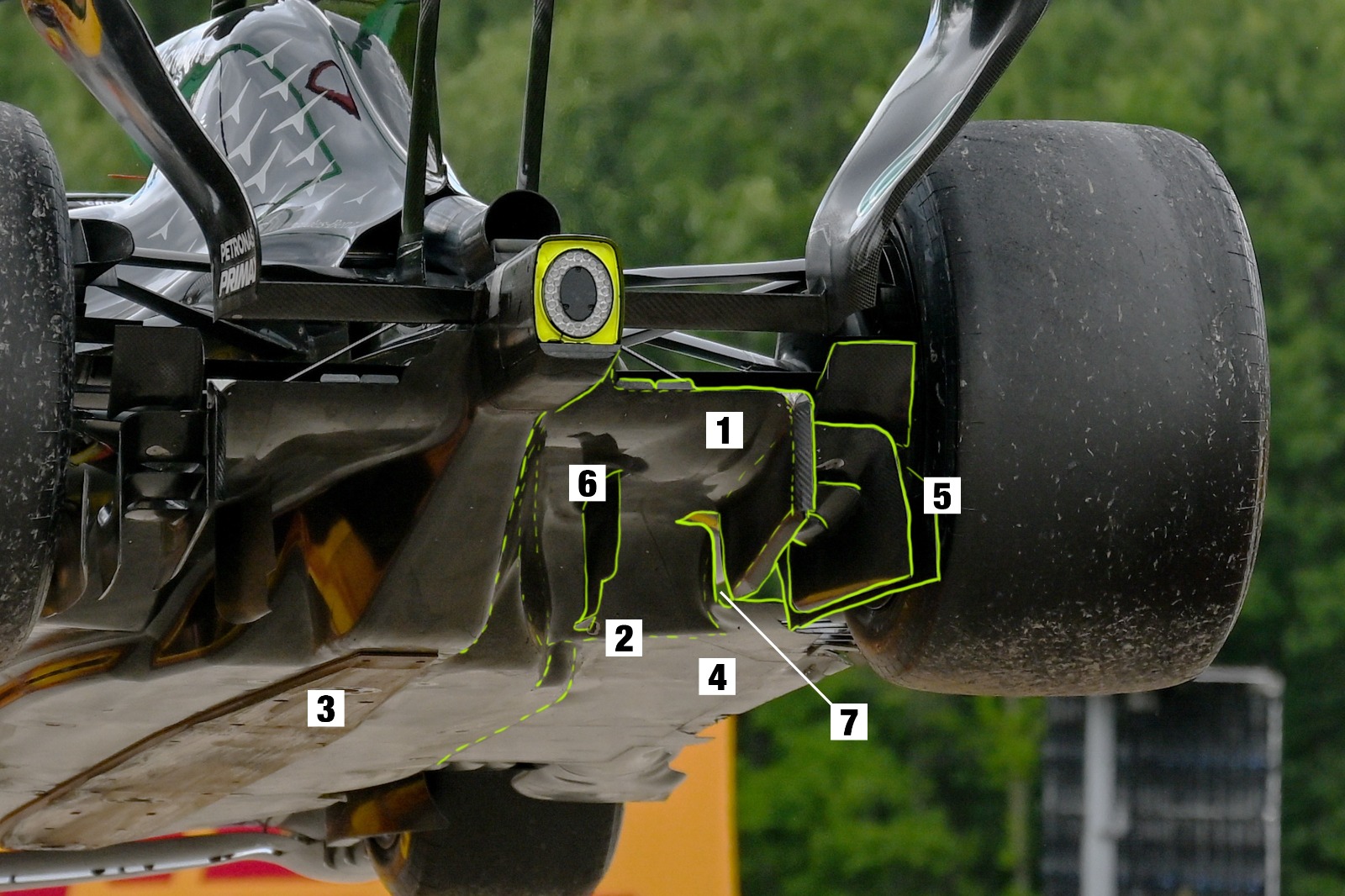

L’image ci‑dessous, capturée par circuitpics.de, inscrit chaque composant du plancher avec son rôle précis.
Les annotations permettent de comprendre comment chaque pièce contribue à générer de l’appui sous la voiture.
- Diffuseur (1) : expanse l’air à l’arrière, crée une zone de basse pression qui aspire le flux sous le châssis.
- Ligne de rupture du diffuseur (2) : point où le plancher n’est plus contraint d’être strictement plat, ouvrant un débouché vers le diffuseur.
- Planche ou patin (3) : résine calibrée à 1 mm d’usure maximale, limite la distance au sol et conditionne la conformité réglementaire.
- Bord extérieur du plancher (4) : surélevé pour réduire l’appui, conformément aux exigences de la FIA.
- Composants extérieurs du diffuseur (5) : lient l’aérodynamique du moyeu de roue au diffuseur, renforçant la dynamique du flux.
- Ailette de diffuseur (6) : guide l’air vers les zones critiques du dessous.
- Orifice du diffuseur (7) : ouverture testée en 2026 pour optimiser l’alimentation du diffuseur interne.
Modifications récentes et contraintes imposées par la FIA
Les petites languettes visibles le long du bord supérieur du diffuseur, auparavant plus imposantes, ont été réduites suite à une injonction de la FIA visant à limiter le volume utile du diffuseur.
De même, les ailettes en cascade réutilisées sur les écopes de frein de 2025 ont été intégrées au dispositif extérieur, augmentant la surface de contrôle du flux sans contrevenir aux nouvelles règles de fermeture du diffuseur.
En 2026, la réglementation a allégé l’exigence d’étanchéité du diffuseur, ouvrant la porte à l’introduction d’« ouvertures » qui permettent à l’air de circuler davantage et d’utiliser les nervures internes comme aides supplémentaires à la gestion du flux.
Conséquences sur la stabilité arrière et les performances globales
La longueur du plancher oblige à maîtriser la séparation du flux : un écoulement accéléré sous le châssis compense la perte d’énergie due au frottement, tandis que la segmentation du carénage arrière renforce la stabilité à haute vitesse.
De petites fentes placées devant le pneu arrière, modifiées pour le Grand Prix du Canada, visent à réduire le « tyre squirt », c’est‑à‑dire le jet turbulent créé par la déformation du pneu, afin de protéger le diffuseur des perturbations.
Sans ce travail d’optimisation, le train arrière perdrait en stabilité, le pilote aurait du mal à convertir la puissance du moteur en traction efficace et la monoplace deviendrait imprévisible dans les virages rapides.
En exposant le fond plat de la Mercedes, le plateau a ainsi obtenu un aperçu rare des solutions techniques qui maintiennent la monoplace au sommet du classement, rappelant que chaque millimètre de conception compte dans la quête d’appui maximal.
